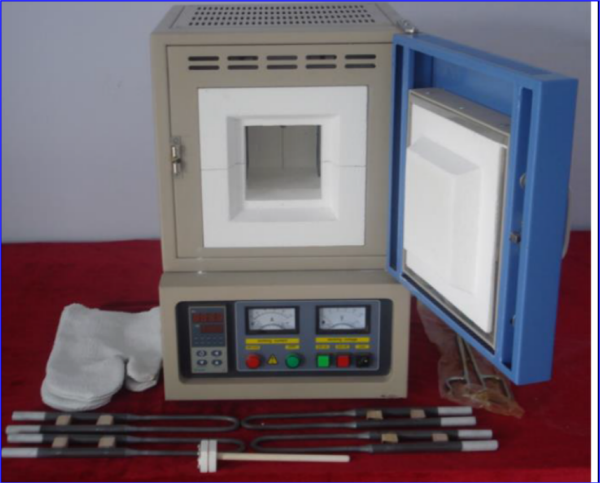

Industrieofen TMAX-1700Muffle
Spezifikation des Muffelofens
Hinweis: Vor Verwendung des Siliziumkarbidstabs oder Siliziummolybdänstabs als Heizung Element, nehmen Sie bitte den Schwamm zwischen dem Ofendeckel und dem Silizium-Molybdän-Stab oder Silizium-Kohlenstoff-Stab gemäß den folgenden Schritten.
Lösen Sie die Schraube an der Abdeckung mit einem Inbusschlüssel 2. Nehmen Sie den Schwamm heraus 3. Abdeckung
den Ofendeckel und schrauben Sie die Schraube ein.
Verschiedene Arten von Kastenofentechnik
Modell Artikel | TMAX-1600Muffe | TMAX-1700Muffe | |||
Einheit | Wert | Wert | |||
Ofen Konstruktion | Zweischaliger Aufbau mit Luftkühlsystem | ||||
Nennleistung | KW | 3KW 5KW 7KW 9KW 13KW | 160X150X150 200 x 200 x 200 300 x 200 x 200 300X250X250 400 x 300 x 300 | 3KW 5KW 7KW 9KW 13KW | 160X150X150 200 x 200 x 200 300 x 200 x 200 300X250X250 400 x 300 x 300 |
Nominal Stromspannung | V | AC220V AC220V AC220V /380V AC380V | AC220V AC220V AC220V /380V AC380V | ||
Energie | HZ | 50/60 | 50/60 | ||
Phase | einzelphase | einzelphase | |||
Temperatur Angebot | ℃ | 800-1600 | 800-1700 | ||
Temperatur |
|
|
| ||
Erwärmungsrate | ℃/Min | ≤15 (kann entworfen werden) | |
Kammergröße | mm | 160X150X150 200 x 200 x 200 300 x 200 x 200 300X250X250 400 x 300 x 300 | 160X150X150 200 x 200 x 200 300 x 200 x 200 300X250X250 400 x 300 x 300 |
extern Abmessungen | mm (LXWXH) | 560X530X850 560X630X850 610 x 630 x 930 660 x 730 x 1400 | 560 x 530 x 900 560 x 630 x 900 610 x 630 x 980 660 x 730 x 1450 |
Temperatur Kontrolle Richtigkeit | ℃ |
| |
Temperatur Steuerungstyp | 40 Programmtemperaturregelung PID-Regelung Siliziumregelung | ||
Thermoelement Typ | Indizierung | B | |
Heizung Element | 1800 MoSi2 Heizelement | ||
Kammer materials | Aluminiumoxid vom Typ 1800 Polykristalline Faser | Polykristalline Aluminiumoxidfaser vom Typ 1800 (Aluminiumoxidgehalt 98 % oder mehr) | |
(Tonerdegehalt beträgt 95% oder mehr) | |||
Auftauchen Temperatur von Ofenkörper | ℃ | ≤35 | |
Modell der Luft Schalter | mit Luftschalter ausgestattet | ||
Kommunikation Schnittstelle | Das Unternehmen ist mit Kommunikationsschnittstelle und Software ausgestattet (optional) | ||
Modell Artikel | TMAX- 1400Muffle | TMAX-1200/1100Muffe | |||
Einheit | Wert | Wert | |||
Ofen Konstruktion | Zweischaliger Aufbau mit Luftkühlsystem | ||||
Nennleistung | KW | 3KW 5KW 7KW 9KW 13KW | 160X150X150 200 x 200 x 200 300 x 200 x 200 300X250X250 400 x 300 x 300 | 2,5 KW 3,5 KW 5KW 9KW 15KW | 300X200X120 300 x 200 x 200 300X250X250 400 x 300 x 300 500x400x400 |
18KW 500 x 400 x 400 | |||||
Nennspannung | V | AC220V AC220V AC380V AC380V AC380V | einphasig einphasig Drei Phasen | AC220V AC220V AC220V AC380V AC380V | Drei Phasen Drei Phasen |
Leistung | HZ | 50/60 | 50/60 | ||
Phase | einzelphase | einzelphase | |||
Temperatur Angebot | ℃ | 0-1400 | 0-1200 | ||
bewertet Temperatur | ℃ | 1350 | 1100 | ||
Erwärmungsrate | ℃/Min | ≤20 (kann entworfen werden) | |||
Kammergröße | mm | 200 x 200 x 200 300 x 200 x 200 300X250X250 400 x 300 x 300 500 x 400 x 400 | 300X200X120 300 x 200 x 200 300X250X250 400 x 300 x 300 500 x 400 x 400 | ||
extern Abmessungen | mm (LXWXH) | 560X530X850 560X630X850 | 460X530X560 460X530X640 | ||
610 x 630 x 930 660 x 730 x 980 | 460X580X690 600 x 670 x 780 | ||
Heizkörper | Stab aus Siliziumkarbid | Widerstandsdraht | |
Kammer materials | 1600 Alumina Polykristalline Faser (Tonerdegehalt beträgt 95% oder mehr) | 1600 polykristalline Aluminiumoxidfaser (Aluminiumoxidgehalt 98 % oder mehr) | |
Auftauchen Temperatur von Ofenkörper | ℃ | ≤35 | |
Modell der Luft Schalter | mit Luftschalter ausgestattet | ||
Kommunikation Schnittstelle | Das Unternehmen ist mit Kommunikationsschnittstelle und Software ausgestattet (optional) | ||
Konstruktion
Die Form des Kastenofens ist ein rechteckiges Parallelepiped, die Doppelschalenstruktur und der Abstand zwischen den beiden Ofenschalen betragen 5 mm, und die Ofenschale wird durch Falten der Kante der dünnen Eisenplatte hergestellt.Das Studio ist ein monolithischer Ofen aus Tonerdefaser und Tonerdefaserfilz.Die Heizelemente sind auf beiden Seiten des Ofens angeordnet, und es gibt Füllziegel zum Zuführen von Materialien in den Ofen, und die Türtür ist durch die Ofentür isoliert.
Das Kontrolle Tafel hat a Regler, Amperemeter, Voltmeter, Energie Indikator, Sicherheitsanzeige, LOCK, Öffnungstaste und Schließtaste.
In der Rückwand des Ofens wird ein Thermoelementloch geöffnet und ein Thermoelementhalter installiert.Das Thermoelementrohr wird durch das Loch in den Ofen eingeführt, und das Thermoelement einfügen Tiefe muss sein greater als 30 mm. Andernfalls, Die gemessene Temperatur ist nicht genau und die Schraube an der heißen Stelle dient zur Befestigung des Sitzes.Thermoelemente sind feststehend, Kastenofen-Thermoelemente der Serien 1700 und 1600 sind vom Typ B, Kastenofen-Thermoelemente der Serie 1400 sind vom Typ S und Kastenofen-Thermoelemente der Serien 1200/1100 sind vom Typ K.
